圆柱滚子与滚道为线接触的轴承。
负荷能力大，主要承受径向负荷。滚动体与套圈挡边摩擦小，适于高速旋转。
根据套圈有无档边，分有NU、NJ、NUP、N、NF等单列轴承，及NNU、NN型双列轴承。
该轴承内圈、外圈可分离的结构。
内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。
在内圈或外圈的某一侧有双挡边，
另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。
双列的圆柱滚子轴承，对径向负荷刚性高，主要用于机床主轴。
一般使用钢板冲压保持架，或铜合金车制保持架。但也有一部分使用聚酰胺成形保持架。

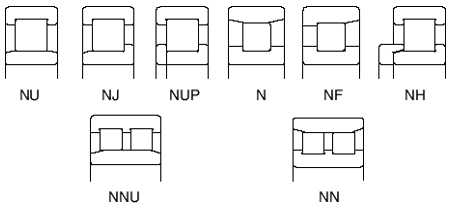

根据圆柱滚子轴承套圈挡边的有无，分以下各种形状。
圆柱滚子轴承的样式NU型、N型、NNU型及NN型适用于自由侧轴承。NJ型、NF型，可以承受一定程度的一个方向的轴向载荷，NH型及NUP型作为固定侧轴承使用。
NH型圆柱滚子轴承是由NJ型圆柱滚子轴承和L形挡边圈组装而成的。 NUP型轴承在安装时请将挡圈的刻字侧朝外。
带保持架的圆柱滚子轴承
-
d 15-35mm d 40-55mm d 60-75mm d 80-95mm
-
d 100-130mm d 140-180mm d 190-280mm d 300-710mm
-
d 15-25mm d 30-35mm d 40-45mm d 50-55mm
-
d 60-65mm d 70-75mm d 80-85mm d 90-95mm
-
d 100-110mm d 120-130mm d 140-150mm d 160-180mm
-
d 190-280mm
带盘式保持架或隔片的圆柱滚子轴承
-
半定位轴承d 80-300mm
-
半定位轴承 d 25-120mm
单列满装圆柱滚子轴承
-
半定位轴承 d 20-70mm
-
半定位轴承 d 75-130mm
-
半定位轴承 d 140-240mm
-
半定位轴承 d 260-500mm
双列满装圆柱滚子轴承
-
d 20-120mm d 130-200mm
-
d 220-340mm d 360-400mm
-
d 20-160mm d 170-300mm
高精密圆柱滚子轴承
-
双列浮动轴承 d 30-360mm
-
双列浮动轴承 d 380-500mm
